WizFi210-EVB/WizFi220-EVB

WIZnet product

WizFi210_220_evb_single
WizFi210_220_evb_2_single

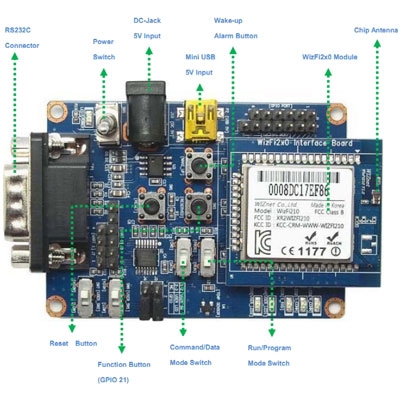

WizFi210-EVB dan WizFi220-EVB merupakan suatu development kit yang digunakan untuk memudahkan penggunaan serta evaluasi dari fitur-fitur yang telah disediakan oleh modul WizFi210 dan WizFi220. Pada WizFi210-EVB Base board terdapat beberapa switch maupun LED yang digunakan sebagai antarmuka maupun indikator. Selain itu, WizFi210-EVB Base board juga menyediakan bebrapa port antarmuka yang memudahkan koneksi antara WizFi210/WizFi220 dengan perangkat eksternal lainnya seperti komputer ataupun mikrokontroler.

Product Detail
Download
Application Note

Spesifikasi :

Berbasiskan modul WizFi210/WizFi220.
WizFi210/WizFi220 :
- Kompatibel dengan protokol Wireless LAN IEEE802.11b/g/n.
- Mendukung protokol : UDP, TCP/IP (IPv4), DHCP, ARP, DNS, HTTP/HTTPS Client dan Server.
- Kecepatan transfer data hingga 11 Mbps.
- Dilengkapi dengan fitur keamanan : WEP, WPA/WPA2–PSK, Enterprise(EAP-FAST, EAP-TLS, EAP-TTLS, PEAP).
- Bekerja pada frekuensi 2.4 - 2.497 GHz.
- Dilengkapi dengan konektor u.FL untuk antena eksternal.
- Menggunakan tipe modulasi DSSS and CCK.
- Sensitifitas penerimaan data :
  - -84dBm ± 1dB @ 11Mbps.
  - -88dBm ± 1dB @ 5.5Mbps.
  - -90dBm ± 1dB @ 2Mbps.
  - -94dBm ± 1dB @ 1Mbps.
- Daya transmisi :
  - WizFi 210 : 8dBm ± 1dB @ 11Mbps.
  - WizFi 220 : 17dBm ± 1.5dB @ 11Mbps.
- Peripheral : UART, SPI, I2C, WAKE, ALARM dan GPIO.
- Konfigurasi default komunikasi serial : 115200, 8, n, 1.
- Konsumsi arus :
  - Standby = 34.0 µA(WizFi210), 35.0 µA(WizFi220).
  - Receive = 125.0 mA(WizFi210), 125.0 mA(WizFi220).
  - Transmit = 135.0 mA(WizFi210), 250.0 mA(WizFi220).
Dilengkapi dengan DC Jack yang memudahkan pemasangan adaptor dan Power Switch untuk kendali on/off modul.
Terdapat 1 buah konektor DB9, 1 buah port USB dan beberapa pin GPIO.
Terintegrasi dengan beberapa LED dan switch untuk keperluan indikator, antarmuka, serta proses konfigurasi.
Tegangan kerja : 5 VDC.

Download All File

Application Note Table

Article	File	Desc	date
AN179.pdf	AN179.zip	[AN179] Wireless IP Printer II Aplikasi ini membahas cara penggunaan 1 buah modul WIZFi210 yang digunakan untuk mengubah jaringan komunikasi RS-232 (kabel RS-232) ke jaringan WiFi. Aplikasi ini mengambil contoh koneksi antara PC (terdapat modul WiFi internal / ekstenal) dengan thermal printer yang memiliki antarmuka serial.Â All trademarks, company names, product names and trade names are the property of their respective owners. All softwares are copyright by their respective creators and/or software publishers.	28-04-2014
AN178.pdf	AN178.zip	[AN178] Wireless IP Printer I Aplikasi yang menjelaskan perihal penggunaan 2 buah modul WIZFi210 yang berfungsi sebagai modul converter Serial to WiFi. Dengan menggunakan modul ini, komunikasi antara 2 buah peralatan yang masih menggunakan jaringan kabel RS-232 dan diubah ke jaringan WiFi dengan mudah dan cepat. Aplikasi ini mengambil contoh koneksi antara PC ( tidak memiliki modul WiFi internal/eksternal) dengan thermal printer yang memiliki antarmuka serial.Â All trademarks, company names, product names and trade names are the property of their respective owners. All softwares are copyright by their respective creators and/or software publishers.	28-04-2014

Article

File

Desc

date

AN179.pdf

AN179.zip

[AN179] Wireless IP Printer II

Aplikasi ini membahas cara penggunaan 1 buah modul WIZFi210 yang digunakan untuk mengubah jaringan komunikasi RS-232 (kabel RS-232) ke jaringan WiFi. Aplikasi ini mengambil contoh koneksi antara PC (terdapat modul WiFi internal / ekstenal) dengan thermal printer yang memiliki antarmuka serial.Â All trademarks, company names, product names and trade names are the property of their respective owners. All softwares are copyright by their respective creators and/or software publishers.

28-04-2014

AN178.pdf

AN178.zip

[AN178] Wireless IP Printer I

Aplikasi yang menjelaskan perihal penggunaan 2 buah modul WIZFi210 yang berfungsi sebagai modul converter Serial to WiFi. Dengan menggunakan modul ini, komunikasi antara 2 buah peralatan yang masih menggunakan jaringan kabel RS-232 dan diubah ke jaringan WiFi dengan mudah dan cepat. Aplikasi ini mengambil contoh koneksi antara PC ( tidak memiliki modul WiFi internal/eksternal) dengan thermal printer yang memiliki antarmuka serial.Â All trademarks, company names, product names and trade names are the property of their respective owners. All softwares are copyright by their respective creators and/or software publishers.

28-04-2014
